Eberspächer Airtronic S3 Commercial D2L 12V Dyzelinis Šildytuvas + Kuro Siurblys 25.2953.05.0000 / 252953050000

Eberspächer Airtronic S3 Commercial D2L – kompaktiškas, ekonomiškas ir patikimas trečiosios kartos autonominis oro šildytuvas, skirtas dyzelinėms transporto priemonėms. Šildytuvas veikia nepriklausomai nuo transporto priemonės variklio ir tiesiogiai šildo salono arba kabinos orą, todėl norima temperatūra pasiekiama greitai ir efektyviai.

Šildymo galia automatiškai ir tolygiai reguliuojama nuo 0,85 iki 2,2 kW pagal nustatytą bei faktinę patalpos temperatūrą. Pasiekęs pasirinktą temperatūrą, šildytuvas sumažina galią arba pereina į pauzės režimą, todėl sunaudoja mažiau dyzelino ir elektros energijos.

Integruotas atmosferos slėgio jutiklis automatiškai koreguoja kuro ir oro santykį važiuojant kalnuotose vietovėse. Šildytuvas gali automatiškai prisitaikyti prie aukščio iki 3000 metrų virš jūros lygio.

Airtronic S3 D2L palaiko CAN, LIN ir S+ valdymo sąsajas, todėl gali būti naudojamas su šiuolaikiniais Eberspächer valdikliais ir integruojamas į transporto priemonės elektroninę sistemą.

PAGRINDINIAI PRIVALUMAI

• Trečiosios kartos Eberspächer Airtronic S3 technologija.
• Reguliuojama šildymo galia nuo 0,85 iki 2,2 kW.
• Mažos dyzelino sąnaudos – tik 0,10–0,27 l/val.
• Mažos elektros energijos sąnaudos – 6–27 W veikiant.
• Greitas salono, kabinos ar kemperio erdvės pašildymas.
• Automatinis galios reguliavimas pagal nustatytą temperatūrą.
• Automatinė aukščio kompensacija iki 3000 m.
• Palaikomos CAN, LIN ir S+ valdymo sąsajos.
• Integruota liepsnos, temperatūros ir perkaitimo kontrolė.
• Apsauga nuo per mažos ir per didelės maitinimo įtampos.
• Vėdinimo režimas be šildymo.
• Kompaktiškas ir lengvas korpusas.
• Tylus veikimas ir mažas išmetamųjų teršalų kiekis.
• Galima naudoti transporto priemonei stovint arba važiuojant.

NAUDOJIMO SRITYS

Eberspächer Airtronic S3 D2L tinka:

• sunkvežimių vairuotojų kabinoms;
• mikroautobusams;
• komerciniams furgonams;
• kemperiams ir gyvenamiesiems automobiliams;
• lengvųjų automobilių salonams;
• statybinės technikos kabinoms;
• žemės ūkio technikai;
• krovinių skyriams;
• aptarnavimo ir techninės pagalbos automobiliams;
• laivams ir jachtoms;
• kitoms nedidelėms transporto priemonių patalpoms.

TECHNINIAI DUOMENYS

• Gamintojas: Eberspächer / Espar
• Serija: Airtronic S3 Commercial
• Modelis: D2L
• Prekės kodas: 252953050000
• Kiti kodo formatai: 25.2953.05.0000, 25 2953 05 0000, 25.2953.05.00.00
• EAN: 4056637285330
• Šildytuvo tipas: autonominis oro šildytuvas
• Kuro rūšis: dyzelinas
• Kuro standartas: EN 590
• Nominali įtampa: 12 V
• Didžiausia šildymo galia: 2,2 kW
• Mažiausia šildymo galia: 0,85 kW
• Kuro sąnaudos: 0,10–0,27 l/val.
• Elektros sąnaudos veikiant: 6–27 W
• Elektros sąnaudos pauzės režime: apie 4 W
• Didžiausios elektros sąnaudos paleidžiant: iki 90 W
• Budėjimo režimo sąnaudos: apie 100 µA
• Oro srautas su 60 mm antgaliu: iki 97 kg/val.
• Oro srautas su 75 mm antgaliu: iki 105 kg/val.
• Temperatūros nustatymo diapazonas: maždaug nuo +10 iki +30 °C
• Automatinis aukščio reguliavimas: iki 3000 m virš jūros lygio
• Valdymo sąsajos: CAN, LIN ir S+
• Vėdinimo režimas: yra
• Šildytuvo svoris: apie 2,5 kg
• Apsaugos klasė veikiant: IP5K4K
• Apsaugos klasė neveikiant: IP5K6K ir IP5K9K

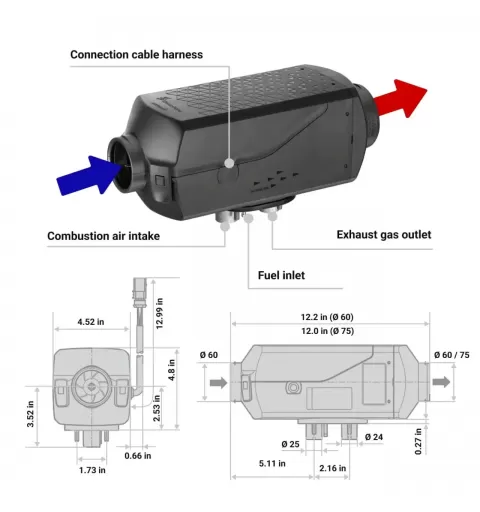

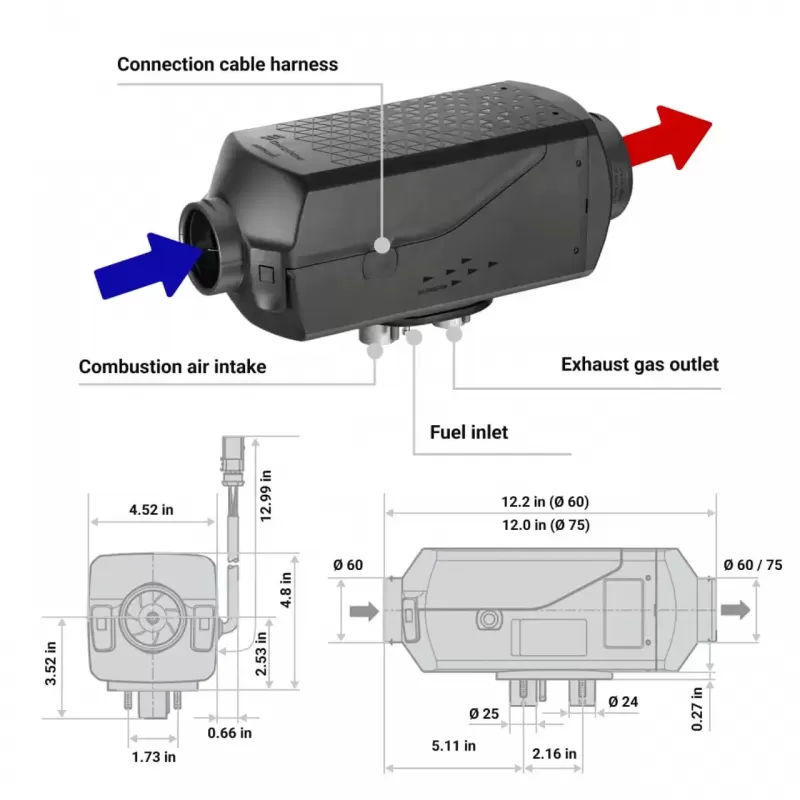

MATMENYS IR JUNGTYS

• Ilgis su 60 mm oro antgaliu: apie 310 mm
• Ilgis su 75 mm oro antgaliu: apie 305 mm
• Plotis: apie 115 mm
• Aukštis: apie 122 mm
• Karšto oro jungtis: 60 arba 75 mm
• Degimo oro jungtis: apie 25 mm
• Išmetimo jungtis: apie 24 mm
• Tvirtinimas: 4 × M6

Karšto oro išleidimo antgalis parenkamas pagal montavimo vietą ir reikalingą oro srautą. Antgalis paprastai užsakomas atskirai:

• 60 mm oro antgalis – 221000010016;
• 75 mm oro antgalis – 221000010017.

DARBO TEMPERATŪROS

• Šildytuvo darbo temperatūra: nuo –40 iki +70 °C
• Išjungto šildytuvo laikymo temperatūra: nuo –40 iki +85 °C
• Dozavimo siurblio darbo temperatūra: nuo –40 iki +50 °C
• Didžiausia įtraukiamo šildomo oro temperatūra: +40 °C
• Didžiausia degimo oro temperatūra: +50 °C

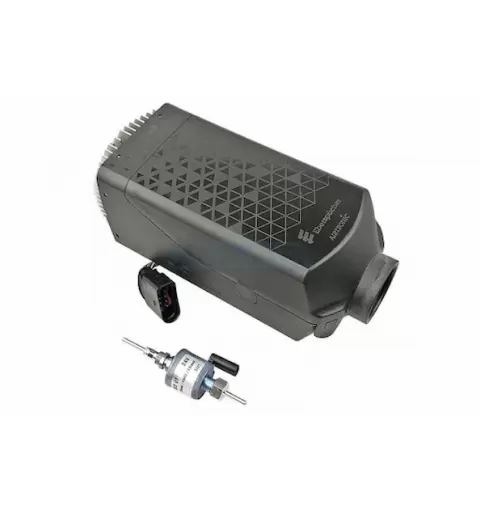

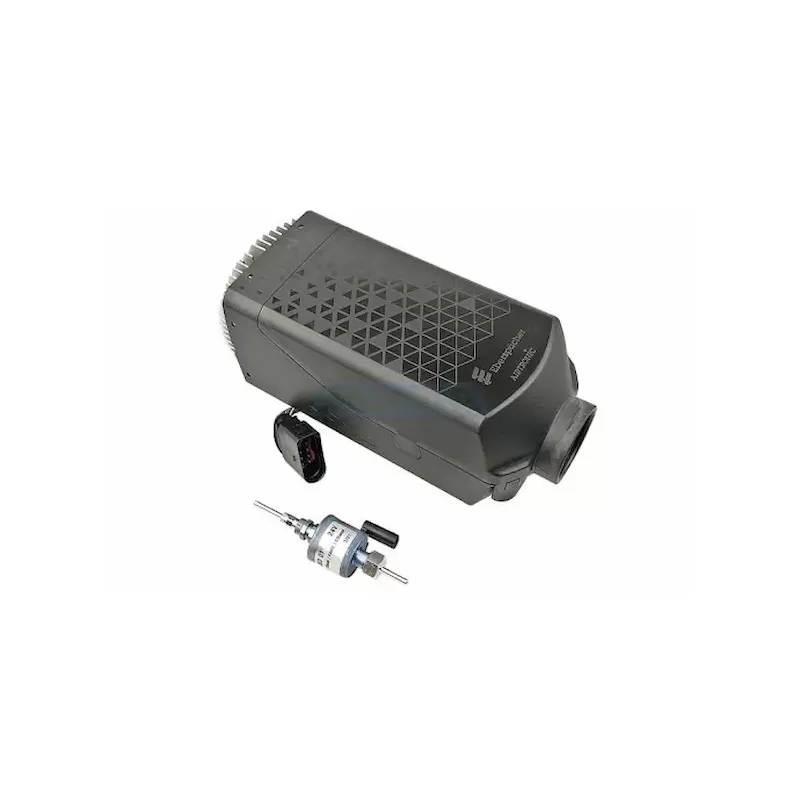

KOMPLEKTACIJA

Prekės kodu 252953050000 paprastai tiekiama:

• Eberspächer Airtronic S3 Commercial D2L 12 V šildytuvo dalis;
• kuro dozavimo siurblys;
• montavimo ir techniniai dokumentai.

SVARBU: tai nėra visas montavimui paruoštas komplektas. Valdymo pultas, universalus montavimo komplektas, karšto oro antgalis, oro žarnos ir kiti montavimo priedai paprastai užsakomi atskirai.

PAPILDOMAI REIKALINGOS DALYS

Norint sumontuoti ir naudoti šildytuvą, gali būti reikalinga:

• universali montavimo komplektacija 252720800000;
• Eberspächer EasyStart Pro valdiklis 221000352200;
• EasyStart Web nuotolinio valdymo sistema;
• karšto oro išleidimo antgalis;
• 60 arba 75 mm karšto oro žarna;
• oro įsiurbimo grotelės;
• karšto oro išleidimo grotelės;
• montavimo laikiklis;
• kuro paėmimo vamzdelis;
• papildomas salono temperatūros jutiklis.

SUDERINAMI VALDIKLIAI

Priklausomai nuo pasirinktos instaliacijos ir konfigūracijos, šildytuvas gali būti valdomas:

• Eberspächer EasyStart Pro valdikliu;
• EasyStart Web sistema;
• EasyStart Remote+ nuotolinio valdymo sistema;
• CAN arba LIN ryšį palaikančiu transporto priemonės valdymo bloku;
• S+ įjungimo signalu.

Kai kurioms papildomoms funkcijoms arba išoriniam temperatūros jutikliui gali būti reikalingas parametravimas naudojant Eberspächer EasyScan diagnostikos įrangą.

KAIP VEIKIA ŠILDYTUVAS?

Įjungus šildytuvą, aktyvuojama kaitinimo žvakė ir mažu greičiu pradeda veikti degimo oro ventiliatorius. Į degimo kamerą pradedamas tiekti dyzelinas, o susidarius stabiliai liepsnai kaitinimo žvakė išjungiama.

Šildytuvas pirmiausia veikia didžiausia galia, kad greitai sušildytų saloną arba kabiną. Artėjant prie nustatytos temperatūros, valdymo blokas palaipsniui sumažina ventiliatoriaus greitį ir tiekiamo kuro kiekį.

Pasiekus nustatytą temperatūrą, šildytuvas gali pereiti į mažos galios arba pauzės režimą. Temperatūrai sumažėjus, šildymas automatiškai atnaujinamas.

Išjungus šildytuvą, kuro tiekimas sustabdomas, tačiau ventiliatorius dar kelias minutes veikia ir saugiai atvėsina degimo kamerą.

APSAUGOS FUNKCIJOS

Šildytuve integruota:

• liepsnos kontrolė;
• perkaitimo apsauga;
• ventiliatoriaus apsukų kontrolė;
• kaitinimo žvakės kontrolė;
• kuro dozavimo siurblio grandinės kontrolė;
• apsauga nuo per mažos įtampos;
• apsauga nuo per didelės įtampos;
• automatinis aušinimo ciklas;
• pakartotinis uždegimo bandymas užgesus liepsnai;
• gedimo blokavimo funkcija.

Apsauga nuo per mažos įtampos suveikia įtampai nukritus maždaug iki 10,5 V, o apsauga nuo per didelės įtampos – jai pakilus maždaug iki 16 V.

SVARBI INFORMACIJA

• Šis prekės kodas skirtas 12 V elektros sistemai.
• Šildytuvas naudoja dyzeliną ir netinka benzininei sistemai.
• 24 V versijos kodas yra 252954050000.
• Šildytuvas tiesiogiai šildo orą – jis neprijungiamas prie variklio aušinimo skysčio sistemos.
• Tai ne Hydronic, o Airtronic oro šildytuvas.
• Montavimo komplektas ir valdymo pultas paprastai neįeina.
• Karšto oro antgalį reikia pasirinkti atskirai – 60 arba 75 mm.
• Prieš atjungiant akumuliatorių būtina leisti šildytuvui užbaigti aušinimo ciklą.
• Šildytuvą rekomenduojama montuoti profesionaliai, laikantis gamintojo montavimo ir saugos reikalavimų.
• Prieš užsakant būtina įvertinti transporto priemonės įtampą, montavimo vietą ir reikalingą komplektaciją.

SERTIFIKATAI

• ECE R10 elektromagnetinio suderinamumo patvirtinimas: 10R-068877
• ECE R122 šildymo sistemos patvirtinimas: 122R-000572
