Eberspächer Hydronic II degimo kameros sandariklių komplektas – 252526990104

Eberspächer Hydronic II degimo kameros guminių sandariklių komplektas

Originalus „Eberspächer“ guminių sandarinimo įvorių komplektas skirtas „Hydronic II“ autonominių skysčio šildytuvų degimo kameros ir korpuso angoms sandarinti.

Komplektas naudojamas remontuojant šildytuvą, keičiant degimo kameros elementus, kuro vamzdelį, liepsnos jutiklį arba oro pūstuvą. Naujos įvorės padeda atkurti tinkamą komponentų fiksavimą ir apsaugo šildytuvo vidų nuo drėgmės bei nešvarumų.

Tai originalus „Eberspächer“ remonto komplektas, kurio gamintojo kodas – 252526990104.

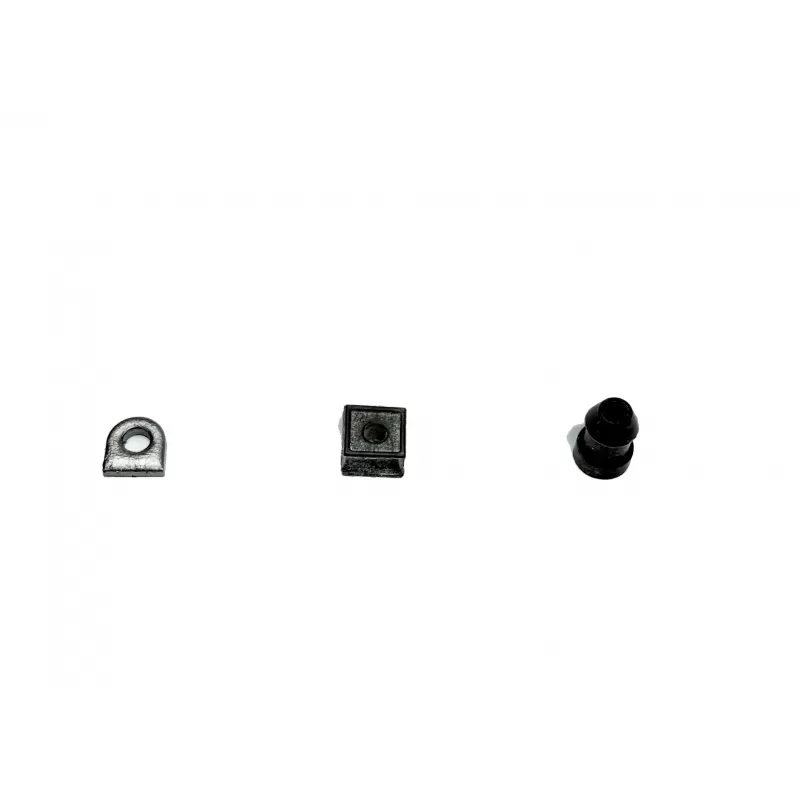

Komplektą sudaro trys sandarinimo elementai

Pagal „Eberspächer Hydronic II“ atsarginių dalių katalogą, komplekte yra trys skirtingos guminės įvorės.

Priklausomai nuo konkrečios „Hydronic II“ šildytuvo versijos, jos naudojamos:

• liepsnos jutiklio montavimo vietai sandarinti;
• kuro vamzdelio praėjimo angai sandarinti;
• antrajai kuro vamzdelio, oro pūstuvo dangtelio arba kitai degimo kameros korpuso angai sandarinti.

Skirtinguose „Hydronic II“ modeliuose tų pačių įvorių montavimo vietos ir katalogo pozicijų pavadinimai gali šiek tiek skirtis. Visais atvejais komplektas skirtas degimo kameros bei prie jos prijungiamų komponentų angų sandarumui užtikrinti.

Kodėl šios įvorės svarbios?

Sandarinimo įvorės atlieka kelias svarbias funkcijas:

• sandarina kuro vamzdelio praėjimo vietą;
• sandarina liepsnos jutiklio montavimo vietą;
• padeda išlaikyti tinkamą komponentų padėtį;
• apsaugo kuro vamzdelį ir jutiklį nuo trinties į metalinį korpusą;
• sumažina drėgmės ir nešvarumų patekimo į šildytuvą riziką;
• padeda išlaikyti degimo kameros korpuso sandarumą;
• sumažina kuro garų arba degimo produktų prasiskverbimo riziką.

Ilgainiui dėl temperatūros svyravimų, kuro poveikio ir natūralaus senėjimo guminiai elementai gali sukietėti, susitraukti, deformuotis arba sutrūkinėti. Tokiu atveju jie nebeužtikrina tinkamo sandarumo ir turėtų būti pakeisti.

Kada rekomenduojama keisti?

Sandarinimo įvorių komplektą rekomenduojama keisti:

• išardžius šildytuvo degimo kamerą;
• keičiant liepsnos jutiklį;
• keičiant kuro vamzdelį su garintuvu;
• keičiant degimo kamerą;
• remontuojant arba keičiant oro pūstuvą;
• atliekant kapitalinį „Hydronic II“ remontą;
• pastebėjus sukietėjusią arba sutrūkinėjusią gumą;
• jeigu senoji įvorė deformuota;
• jeigu įvorė nebesilaiko korpuso angoje;
• pastebėjus kuro, suodžių arba drėgmės žymes;
• kai išimto sandariklio nebegalima patikimai panaudoti pakartotinai.

Net ir išoriškai nepažeista sena įvorė po išmontavimo gali nebeatkurti pirminio sandarumo. Dėl šios priežasties remonto metu rekomenduojama montuoti naujus sandarinimo elementus.

Patvirtintas suderinamumas

Komplektas tinka šiems „Eberspächer Hydronic II“ autonominiams šildytuvams:

• Hydronic II B5S 12 V – 201904050000;
• Hydronic II B4S 12 V – 201909050000;
• Hydronic II E4S 12 V – 201920050000;
• Hydronic II Comfort B5SC 12 V – 201928050000;
• Hydronic II C D5S 12 V – 252506050000;
• Hydronic II C D5S 24 V – 252507050000;
• Hydronic II D5S 12 V – 252526050000;
• Hydronic II D4S 12 V – 252554050000;
• Hydronic II D5S 12 V VDP – 252557050000;
• Hydronic II D4S 12 V VDP – 252558050000;
• Hydronic II Comfort D5SC 12 V – 252598050000.

Prieš užsakant rekomenduojama patikrinti visą ant šildytuvo etiketės nurodytą gaminio numerį. Vien užrašo „Hydronic II“ nepakanka, nes skirtingos šildytuvų versijos gali naudoti nevienodus sandariklius.

Tinka benzininiams ir dyzeliniams šildytuvams

Šis komplektas naudojamas skirtingus degalus naudojančiose „Hydronic II“ versijose:

• B raidė modelio pavadinime žymi benzininį šildytuvą;
• D raidė žymi dyzelinį šildytuvą;
• E raidė gali žymėti etanoliui pritaikytą versiją.

Suderinamumą reikia tikrinti pagal visą šildytuvo modelį ir gaminio numerį.

Tinka 12 V ir 24 V sistemoms

Sandarinimo įvorės yra mechaninės detalės ir neturi elektrinių parametrų. Todėl tas pats komplektas gali būti naudojamas 12 V ir 24 V šildytuvuose, jeigu sutampa šildytuvo konstrukcija ir gaminio numeris.

Pavyzdžiui, komplektas tinka:

• Hydronic II C D5S 12 V – 252506050000;
• Hydronic II C D5S 24 V – 252507050000.

Svarbu nesupainioti su pagrindiniais degimo kameros tarpikliais

Eberspächer 252526990104 yra guminių sandarinimo įvorių komplektas. Jis nėra pagrindinių plokščių degimo kameros tarpiklių komplektas.

Skirtumai:

252526990104:

• sudaro 3 guminės sandarinimo įvorės;
• skirtas jutiklio, kuro vamzdelio ir kitoms korpuso angoms;
• naudojamas komponentų praėjimo vietoms sandarinti.

252526990110:

• sudaro pagrindiniai plokšti degimo kameros tarpikliai;
• naudojamas tarp degimo kameros ir šilumokaičio;
• naudojamas tarp degimo kameros ir oro pūstuvo korpuso.

Šie komplektai vienas kito nepakeičia. Atliekant išsamų degimo kameros remontą gali būti reikalingi abu komplektai.

Montavimo rekomendacijos

Prieš pradedant remontą būtina:

• išjungti šildytuvą;
• palaukti, kol jis visiškai atvės;
• atjungti pagrindinį elektros maitinimą;
• saugiai atjungti kuro tiekimą;
• vadovautis konkretaus šildytuvo remonto instrukcija.

Montuojant rekomenduojama:

• kruopščiai pašalinti senas įvores;
• nuvalyti sandarinimo angas;
• patikrinti, ar angų kraštai nepažeisti;
• patikrinti kuro vamzdelio būklę;
• patikrinti liepsnos jutiklio korpusą;
• naujų įvorių nepažeisti aštriais įrankiais;
• montuoti jas nesusukant ir nepertempiant;
• įsitikinti, kad įvorės visu perimetru tinkamai įsitvirtino grioveliuose;
• po remonto patikrinti kuro sistemos ir šildytuvo sandarumą.

Prieš išardant šildytuvą naudinga nufotografuoti senųjų įvorių padėtį. Tai padės naujus elementus sumontuoti į tinkamas vietas.

Jeigu „Eberspächer“ remonto instrukcijoje nenurodyta kitaip, nerekomenduojama naudoti universalaus silikono, klijų, hermetiko ar mineralinės alyvos. Netinkama medžiaga gali pažeisti gumą, paveikti degimo procesą arba apsunkinti kitą remontą.

Originali Eberspächer atsarginė dalis

Originalūs sandarinimo elementai pagaminti pagal konkrečios „Hydronic II“ konstrukcijos matmenis. Jie užtikrina tinkamą:

• skersmenį;
• formą;
• elastingumą;
• įsitvirtinimą korpuso angoje;
• atsparumą šildytuvo eksploatavimo sąlygoms.

Gamintojas viešame atsarginių dalių kataloge nenurodo tikslios gumos cheminės sudėties. Todėl nerekomenduojama originalių įvorių pakeisti atsitiktiniais universaliais guminiais sandarikliais.

Techniniai duomenys

Gamintojas: Eberspächer
Prekės tipas: guminių sandarinimo įvorių komplektas
Šildytuvo serija: Hydronic II
Montavimo vieta: degimo kameros ir korpuso angos
Gamintojo kodas: 252526990104
Alternatyvus kodas: 25.2526.99.0104
Kitas kodo formatas: 25 2526 99 01 04
EAN: 4030813630725
Komplekte esančių elementų skaičius: 3
Medžiaga: specialios paskirties elastomeras
Elektrinė įtampa: netaikoma
Tinkamos sistemos: 12 V ir 24 V, pagal šildytuvo modelį
Kuro tipas: benzinas, dyzelinas arba etanolis, pagal šildytuvo modelį

Komplektacija

• Liepsnos jutiklio arba atitinkamos degimo kameros angos sandarinimo įvorė – 1 vnt.
• Kuro vamzdelio sandarinimo įvorė – 1 vnt.
• Papildoma kuro vamzdelio, oro pūstuvo dangtelio arba atitinkamos korpuso angos sandarinimo įvorė – 1 vnt.

Tiksli kiekvienos įvorės montavimo vieta priklauso nuo konkrečios „Hydronic II“ šildytuvo versijos.

Svarbu prieš perkant

Prieš užsakydami:

• patikrinkite visą šildytuvo modelį;
• patikrinkite šildytuvo gaminio numerį;
• palyginkite senųjų sandariklių formą;
• įsitikinkite, kad reikalingas guminių įvorių, o ne plokščių degimo kameros tarpiklių komplektas;
• patikrinkite, ar įvorės nėra pridėtos prie kito užsakomo remonto komplekto.

Kai kuriuose kaitinimo žvakės, liepsnos jutiklio, degimo kameros arba oro pūstuvo remonto komplektuose šie sandarikliai gali būti jau įtraukti.
