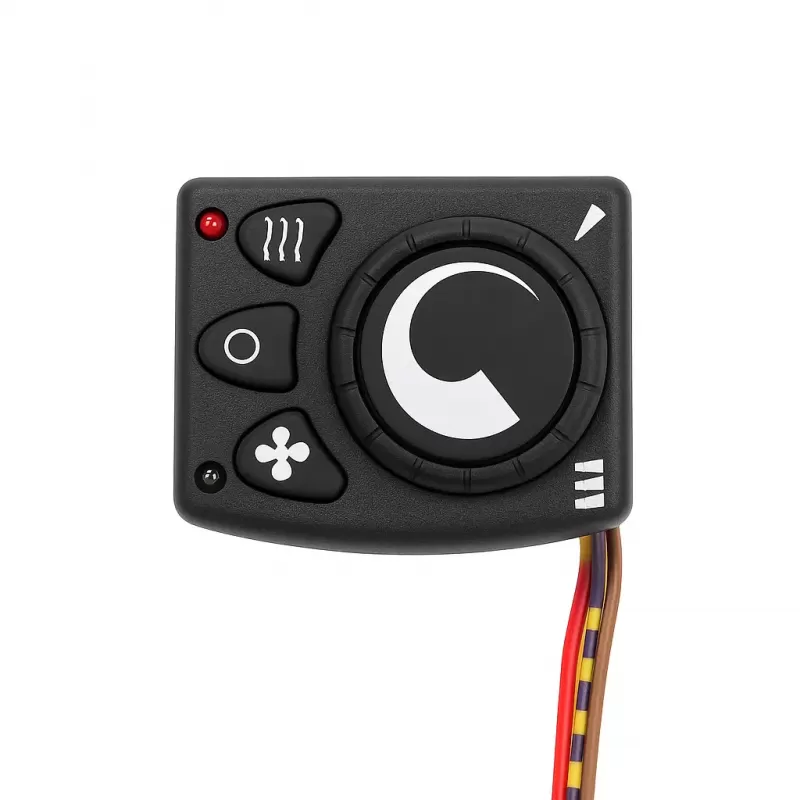

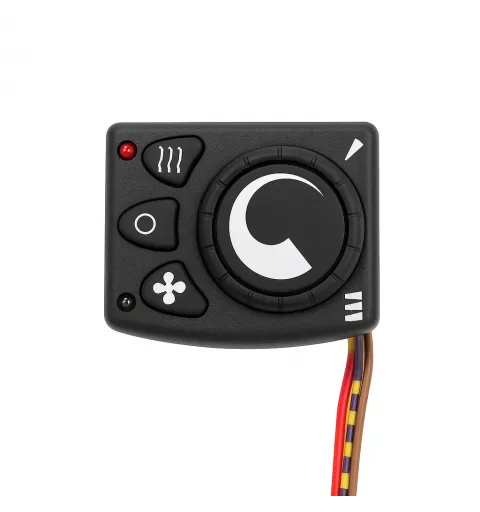

Eberspächer Airtronic D2/D4/D5 šildytuvo valdiklis 12/24 V – 221000320700

Eberspächer Airtronic Mini Controller – paprastas ir patikimas šildytuvo valdymas

Originalus „Eberspächer Airtronic Mini Controller“, dar vadinamas „Mini Modulator“, yra kompaktiškas analoginis valdiklis, skirtas pirmosios kartos „Eberspächer / Espar Airtronic“ autonominiams oro šildytuvams.

Valdiklis leidžia įjungti arba išjungti šildytuvą, pasirinkti šildymo ar vėdinimo režimą ir sukama rankenėle nustatyti pageidaujamą salono temperatūrą. Aiškus valdymas be sudėtingų meniu ypač patogus sunkvežimiuose, mikroautobusuose, kemperiuose, laivuose ir kitoje technikoje.

Valdiklis pritaikytas tiek 12 V, tiek 24 V elektros sistemoms.

Pagrindinės valdiklio funkcijos

• Autonominio oro šildytuvo įjungimas.
• Šildytuvo išjungimas.
• Pageidaujamos temperatūros nustatymas.
• Šildymo režimo pasirinkimas.
• Vėdinimo režimo pasirinkimas.
• Veikimo režimo indikacija LED lemputėmis.
• Galimybė naudoti savarankiškai.
• Galimybė naudoti kartu su „Eberspächer Mini Clock“ laikmačiu.

Analoginis valdymas yra paprastas, greitai suprantamas ir nereikalauja naršyti ekrano meniu.

Reguliuojama temperatūra

Pageidaujama temperatūra nustatoma sukama valdiklio rankenėle.

Apytikslis reguliavimo diapazonas:

• kairioji kraštinė padėtis – apie 8 °C ir mažiausias šildymo poreikis;
• dešinioji kraštinė padėtis – apie 34 °C ir didžiausias šildymo poreikis;
• tarpinės padėtys – palaipsniui didėjantis pageidaujamos temperatūros nustatymas.

Pasirinkus norimą temperatūrą, šildytuvas automatiškai reguliuoja šildymo galią pagal iš temperatūros jutiklio gaunamus duomenis.

Svarbu: šis valdiklis nustato pageidaujamą temperatūrą, tačiau pats nebūtinai matuoja faktinę salono temperatūrą. Ją paprastai matuoja šildytuvo oro įsiurbimo kanale esantis arba papildomai įrengtas išorinis temperatūros jutiklis.

Dėl šios priežasties faktinė salono temperatūra gali šiek tiek skirtis nuo valdiklio rankenėlės nustatymo. Tam įtakos gali turėti šildytuvo montavimo vieta, oro įsiurbimo būdas, ortakių išdėstymas ir temperatūros jutiklio vieta.

Šildymo režimas

Paspaudus šildymo režimo mygtuką, autonominis šildytuvas pradeda veikti. Aktyvų šildymo režimą parodo raudonas LED indikatorius.

Šildymo metu sukama rankenėle galima bet kada pakeisti pageidaujamą temperatūrą. Šildytuvas pagal nustatymą automatiškai reguliuoja savo galią.

Išjungus šildymą, įrenginys gali dar kurį laiką tęsti automatinį išpūtimo ir aušinimo ciklą. Tai normalus veikimas, reikalingas saugiai atvėsinti degimo kamerą ir šildytuvo komponentus.

Šildytuvui atliekant aušinimo ciklą negalima atjungti pagrindinio jo maitinimo.

Vėdinimo režimas

Paspaudus vėdinimo mygtuką, įjungiamas šildytuvo ventiliatorius be kuro deginimo ir šilumos gamybos. Aktyvų vėdinimo režimą parodo mėlynas LED indikatorius.

Vėdinimo režimu:

• oras cirkuliuoja be aktyvaus šildymo;
• temperatūros reguliavimo rankenėlė neveikia;
• į saloną nepučiamas aktyviai atvėsintas oras.

Šis režimas nėra oro kondicionierius – jis tik užtikrina oro cirkuliaciją. Vėdinimo funkcijos veikimas priklauso nuo konkretaus šildytuvo modelio ir jo elektros instaliacijos.

Raudonas ir mėlynas LED indikatoriai

Valdiklyje naudojami aiškūs skirtingų spalvų indikatoriai:

• raudonas LED – įjungtas šildymo režimas;
• mėlynas LED – įjungtas vėdinimo režimas.

Tai leidžia vienu žvilgsniu patikrinti, kuris darbo režimas yra pasirinktas.

Naudojimas be papildomo laikmačio

Kai „Mini Controller“ naudojamas savarankiškai, juo galima:

• įjungti šildymo režimą;
• įjungti vėdinimo režimą;
• išjungti šildytuvą;
• nustatyti pageidaujamą temperatūrą.

Šildymas arba vėdinimas veikia nepertraukiamai, kol režimas išjungiamas valdikliu arba kol šildytuvą išjungia jo apsaugos sistema.

Naudojimas su Eberspächer Mini Clock

Valdiklis gali būti naudojamas kartu su atskiru „Eberspächer Mini Clock“ laikmačiu.

Tokioje sistemoje:

• laikmatis įjungia ir išjungia šildytuvą;
• laikmačiu galima programuoti paleidimo laiką;
• „Mini Controller“ pasirenkamas šildymo arba vėdinimo režimas;
• sukama rankenėle nustatoma pageidaujama temperatūra.

Naudojant kartu su „Mini Clock“, valdiklio išjungimo mygtukas gali neatlikti įjungimo ir išjungimo funkcijos, nes šią funkciją perima laikmatis.

Suderinamumas

Valdiklis skirtas pirmosios kartos „Eberspächer / Espar Airtronic“ autonominiams oro šildytuvams.

Nurodomas suderinamumas su:

• Eberspächer / Espar Airtronic D2 12 V;
• Eberspächer / Espar Airtronic D2 24 V;
• Eberspächer / Espar Airtronic D4 12 V;
• Eberspächer / Espar Airtronic D4 24 V;
• Eberspächer / Espar Airtronic D4 Plus;
• Eberspächer / Espar Airtronic D4S;
• Eberspächer / Espar Airtronic D5;
• Eberspächer / Espar Airtronic B4;
• Eberspächer / Espar Airtronic B5.

Prieš užsakant būtina patikrinti visą šildytuvo modelį, gaminio numerį ir naudojamą elektros instaliaciją. Vienodos galios arba panašiai atrodantys šildytuvai gali naudoti skirtingus valdymo protokolus ir jungtis.

Svarbi informacija apie suderinamumą

Valdiklis nėra suderinamas su „Eberspächer D3LC“.

Jo taip pat negalima automatiškai laikyti suderinamu su naujesnės kartos:

• Airtronic S2;
• Airtronic M2;
• Airtronic S3;
• Airtronic M3;
• kitais skaitmeninį CAN, LIN arba „EasyStart“ ryšį naudojančiais šildytuvais.

Naujesnės kartos šildytuvams paprastai naudojami atitinkami „Eberspächer EasyStart Select“, „EasyStart Pro“, „EasyStart Timer“ ar kiti skaitmeniniai valdikliai.

Jeigu kyla abejonių dėl suderinamumo, rekomenduojama palyginti senosios detalės numerį arba pateikti visos šildytuvo etiketės nuotrauką.

Tinka 12 V ir 24 V sistemoms

Tas pats valdiklis pritaikytas tiek 12 V, tiek 24 V „Airtronic“ šildymo sistemoms. Tai patogu keičiant valdiklį skirtingose transporto priemonėse:

• lengvuosiuose automobiliuose;
• mikroautobusuose;
• kemperiuose;
• sunkvežimiuose;
• autobusuose;
• žemės ūkio ir statybinėje technikoje;
• laivuose;
• specialiosios paskirties transporto priemonėse.

Valdiklio tinkamumas 12 arba 24 V sistemai nereiškia, kad pats šildytuvas gali veikti abiem įtampomis. Šildytuvo, kuro siurblio ir kitų komponentų įtampa turi atitikti transporto priemonės elektros sistemą.

Paprasta konstrukcija be ekrano

Šis valdiklis neturi LCD ekrano ir sudėtingų elektroninių meniu. Visos pagrindinės funkcijos valdomos mygtukais ir sukama rankenėle.

Valdiklis neturi:

• laikrodžio;
• integruoto laikmačio;
• savaitinio programavimo;
• skaitmeninio temperatūros rodmens;
• klaidų kodų peržiūros;
• šildytuvo diagnostikos;
• Bluetooth ryšio;
• GSM ryšio;
• valdymo telefonu;
• internetinės programėlės.

Tai praktiškas pasirinkimas, kai reikalingas paprastas temperatūros, šildymo ir vėdinimo valdymas.

Jungtis ir montavimas

Valdiklis naudojamas su 7 kontaktų elektrine jungtimi. Montuojant jis prijungiamas prie suderinamo „Eberspächer Airtronic“ šildytuvo laidų pynės.

Apytiksliai valdiklio matmenys:

• ilgis – apie 45 mm;
• plotis – apie 42 mm;
• korpuso gylis – apie 10 mm;
• prijungimo laido ilgis – apie 1 m.

Matmenys yra orientaciniai ir gali neapimti išsikišusios valdymo rankenėlės, jungties bei montavimui reikalingos vietos.

Montavimo metu būtina:

• vadovautis konkretaus šildytuvo elektrine schema;
• patikrinti jungties tipą ir kontaktų išdėstymą;
• neatjungti šildytuvo pagrindinio maitinimo jam veikiant;
• montuoti valdiklį sausoje, patogiai pasiekiamoje vietoje;
• apsaugoti laidus nuo karščio, drėgmės ir mechaninių pažeidimų;
• neteikti įtampos į nepatikrintus kontaktus.

Valdiklio negalima jungti vien pagal laidų spalvas, nepatikrinus konkretaus šildytuvo schemos.

Kur galima naudoti?

Eberspächer Mini Controller tinkamas šildymo sistemoms, sumontuotoms:

• sunkvežimių kabinose;
• mikroautobusuose;
• kemperiuose ir gyvenamuosiuose automobiliuose;
• krovininiuose automobiliuose;
• autobusuose;
• statybinėje technikoje;
• žemės ūkio technikoje;
• laivuose ir jachtose;
• mobiliose dirbtuvėse;
• specialiosios paskirties transporto priemonėse.

Techniniai duomenys

Gamintojas: Eberspächer
Prekės tipas: autonominio oro šildytuvo valdiklis
Modelis: Airtronic Mini Controller / Mini Modulator
Gamintojo kodas: 221000320700
Alternatyvūs kodo formatai: 22.1000.32.0700; 22 1000 32 07 00
Darbinė įtampa: 12/24 V
Valdymo tipas: analoginis
Temperatūros nustatymas: sukama rankenėle
Apytikslis nustatymo diapazonas: 8–34 °C
Darbo režimai: šildymas ir vėdinimas
Šildymo režimo indikatorius: raudonas LED
Vėdinimo režimo indikatorius: mėlynas LED
Jungtis: 7 kontaktų
Ekranas: nėra
Integruotas laikmatis: nėra
Diagnostikos funkcija: nėra
Nuotolinis valdymas: nėra
Apytiksliai matmenys: 45 × 42 × 10 mm
Apytikslis laido ilgis: 1 m

Komplektacija

• Eberspächer Airtronic Mini Controller valdiklis – 1 vnt.

Elektrinės jungties korpusas, kontaktai, tvirtinimo elementai ir kiti montavimo priedai pridedami tik tada, jeigu jie parodyti prekės nuotraukose arba atskirai nurodyti komplektacijos aprašyme.

Svarbu prieš perkant

Šis valdiklis skirtas senesnės, pirmosios kartos „Airtronic“ oro šildytuvams. Prieš užsakydami:

• patikrinkite senojo valdiklio numerį;
• patikrinkite visą šildytuvo modelį;
• patikrinkite šildytuvo gaminio numerį;
• palyginkite elektrinę jungtį;
• įsitikinkite, kad šildytuvas palaiko analoginį valdymą.

Jeigu senojo valdiklio kodas yra 221000320700 arba 22.1000.32.0700, ši detalė yra tiesioginis tokio paties valdiklio pakaitalas.
