Eberspächer karšto oro ortakio Y formos trišakis 75 mm – 251226890044

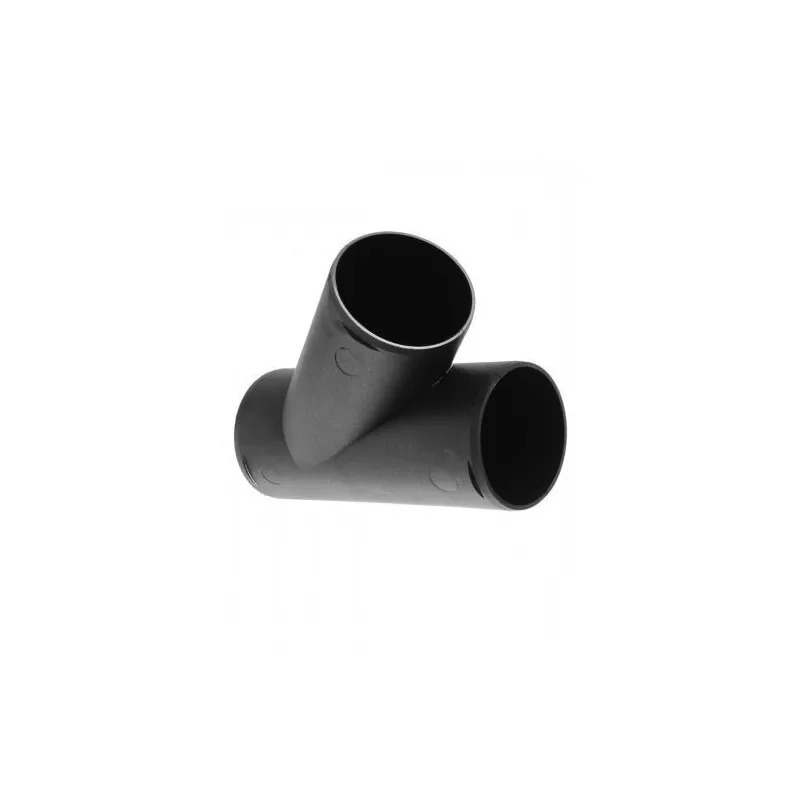

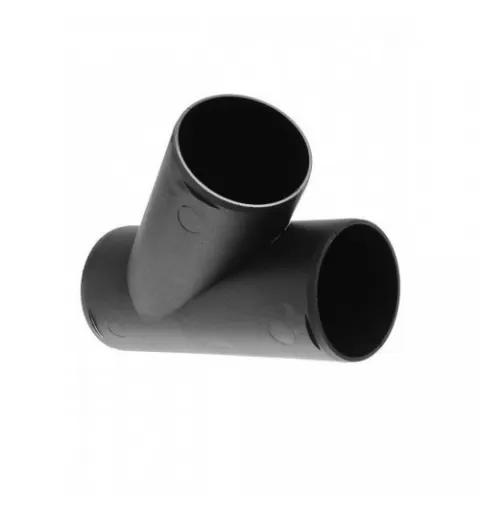

Eberspächer Y formos karšto oro ortakio trišakis 75/75/75 mm

Originalus „Eberspächer“ Y formos trišakis skirtas autonominio oro šildytuvo tiekiamam šiltam orui paskirstyti į dvi atskiras kryptis. Jis montuojamas 75 mm skersmens karšto oro ortakių sistemoje ir leidžia iš vieno pagrindinio ortakio suformuoti dvi vienodo skersmens šakas.

Trišakis tinkamas montuojant arba atnaujinant autonominio šildymo sistemą automobilyje, mikroautobuse, sunkvežimyje, kemperyje, autobuse, laive, traktoriuje ar kitoje specialiosios paskirties technikoje.

Visos trys jungtys yra vienodo – 75 mm – skersmens.

Šilto oro paskirstymas į dvi zonas

Naudojant šį trišakį, vieno autonominio šildytuvo tiekiamą šiltą orą galima nukreipti į dvi skirtingas zonas, pavyzdžiui:

• vairuotojo ir keleivio vietas;
• priekinę ir galinę salono dalį;
• keleivių ir krovinių skyrius;
• dvi atskiras kemperio patalpas;
• miegamąją ir gyvenamąją kemperio zonas;
• dvi skirtingose vietose įrengtas oro išleidimo angas;
• skirtingas sunkvežimio kabinos dalis.

Y formos konstrukcija padeda orui pasiskirstyti sklandžiau negu naudojant statų T formos trišakį. Apytiksliai 45° kampu suformuotos atšakos sumažina staigų oro srauto krypties pasikeitimą ir palengvina ortakių išvedžiojimą ribotoje erdvėje.

75 mm vienodo skersmens jungtys

Trišakis turi:

• vieną 75 mm pagrindinio ortakio jungtį;
• pirmąją 75 mm išsišakojimo jungtį;
• antrąją 75 mm išsišakojimo jungtį.

Jis skirtas lankstiems karšto oro ortakiams, kurių vidinis skersmuo yra 75 mm. Ortakis užmaunamas ant trišakio jungties ir pritvirtinamas tinkamo dydžio metaline apkaba.

Originali Eberspächer dalis

Tai originali „Eberspächer“ autonominio šildymo sistemos detalė, kurios gamintojo kodas yra 251226890044.

Tas pats kodas kataloguose ir ant pakuočių gali būti užrašytas skirtingais formatais:

• 251226890044;
• 25.1226.89.0044;
• 25 1226 89 00 44;
• 25 1226 89 0044.

Visi šie žymėjimai nurodo tą pačią 75/75/75 mm Y formos karšto oro ortakio jungtį.

Platus pritaikymas

Trišakis pirmiausia skirtas „Eberspächer“ ir „Espar“ autonominių oro šildytuvų sistemoms, tačiau gali būti naudojamas ir su kitų gamintojų oro šildytuvais, jeigu sistemoje naudojamas 75 mm vidinio skersmens ortakis.

Gali būti pritaikomas sistemoms su:

• Eberspächer / Espar oro šildytuvais;
• Webasto oro šildytuvais;
• Autoterm / Planar oro šildytuvais;
• Mikuni šildytuvais;
• Propex šildytuvais;
• kitais šildytuvais, naudojančiais 75 mm karšto oro ortakius.

Prieš užsakant būtina patikrinti naudojamo ortakio vidinį skersmenį. Suderinamumą lemia ortakio dydis ir konkrečios šildymo sistemos konstrukcija, o ne vien šildytuvo gamintojas.

Jeigu šildytuvo oro išėjimo arba sumontuoto ortakio skersmuo yra 60, 80, 90 ar 100 mm, papildomai reikės atitinkamo skersmens perėjimo.

Karščiui atspari konstrukcija

Trišakis pagamintas iš tvirto, šildymo sistemoms pritaikyto plastiko. Medžiaga tinkama autonominio oro šildytuvo pučiamam karštam orui ir įprastoms transporto priemonės eksploatavimo sąlygoms.

Plastikinė konstrukcija:

• yra lengva;
• nerūdija;
• nesudaro papildomo triukšmo dėl metalo vibracijų;
• tinkama montuoti transporto priemonėse ir kemperiuose;
• padeda suformuoti tvarkingą ir patikimą ortakių sistemą.

Svarbiausios savybės

• Originali „Eberspächer“ dalis.
• Y formos konstrukcija.
• Vienas oro srautas padalijamas į dvi kryptis.
• Visos trys jungtys – 75 mm.
• Skirtas 75 mm vidinio skersmens lankstiems ortakiams.
• Apytikslis atšakų kampas – 45°.
• Apytikslis bendras ilgis – 175 mm.
• Pagamintas iš šildymo sistemoms tinkamo plastiko.
• Tinka transporto priemonių ir laivų šildomo oro sistemoms.
• Gali būti naudojamas su įvairių gamintojų autonominiais oro šildytuvais.

Techniniai duomenys

Gamintojas: Eberspächer
Prekės tipas: karšto oro ortakio trišakis
Forma: Y formos
Pagrindinės jungties skersmuo: 75 mm
Pirmosios atšakos skersmuo: 75 mm
Antrosios atšakos skersmuo: 75 mm
Jungčių dydis: 75/75/75 mm
Tinkamo ortakio vidinis skersmuo: 75 mm
Atšakų kampas: apie 45°
Bendras ilgis: apie 175 mm
Medžiaga: karščiui atsparus plastikas
Gamintojo kodas: 251226890044
Alternatyvus kodo formatas: 25.1226.89.0044
Kiekis pakuotėje: 1 vnt.

Montavimas

Prie trišakio jungiami 75 mm vidinio skersmens lankstūs karšto oro ortakiai. Ortakiai užmaunami ant trišakio išorinių jungčių ir pritvirtinami metalinėmis apkabomis.

Montuojant rekomenduojama:

• naudoti karštam orui skirtus ortakius;
• visas jungtis patikimai pritvirtinti apkabomis;
• vengti staigių ortakio užlenkimų;
• rinktis kuo trumpesnį ir tiesesnį ortakių maršrutą;
• nepažeisti ir nesuspausti lankstaus ortakio;
• neįrengti per daug posūkių;
• užtikrinti, kad bent viena oro išleidimo anga visada liktų atvira;
• laikytis šildytuvo gamintojo nustatyto mažiausio oro pralaidumo.

Oro paskirstymas tarp dviejų atšakų priklauso nuo jų ilgio, posūkių skaičiaus, ortakio pasipriešinimo ir naudojamų oro išleidimo angų. Vienodas atšakų skersmuo negarantuoja, kad srautas visada pasidalys tiksliai po 50 procentų.

Jeigu reikia reguliuoti į atskiras zonas patenkantį oro kiekį, galima naudoti reguliuojamas oro išleidimo angas arba tam skirtas oro srauto sklendes.

Svarbu

Ši detalė skirta tik autonominio oro šildytuvo pučiamo šilto oro paskirstymo sistemai.

Ji nėra skirta:

• aušinimo skysčiui;
• degalams;
• variklio įsiurbimo sistemai;
• šildytuvo degimo oro vamzdžiui;
• išmetamosioms dujoms;
• aukšto slėgio oro sistemoms.

Prieš perkant patikrinkite, ar jūsų sistemoje naudojamo lankstaus ortakio vidinis skersmuo yra 75 mm.

Komplektacija

• Eberspächer Y formos trišakis 75/75/75 mm – 1 vnt.

Lankstūs ortakiai, tvirtinimo apkabos, perėjimai ir oro išleidimo angos į komplektą neįeina, jeigu prekės pasiūlyme nenurodyta kitaip.
